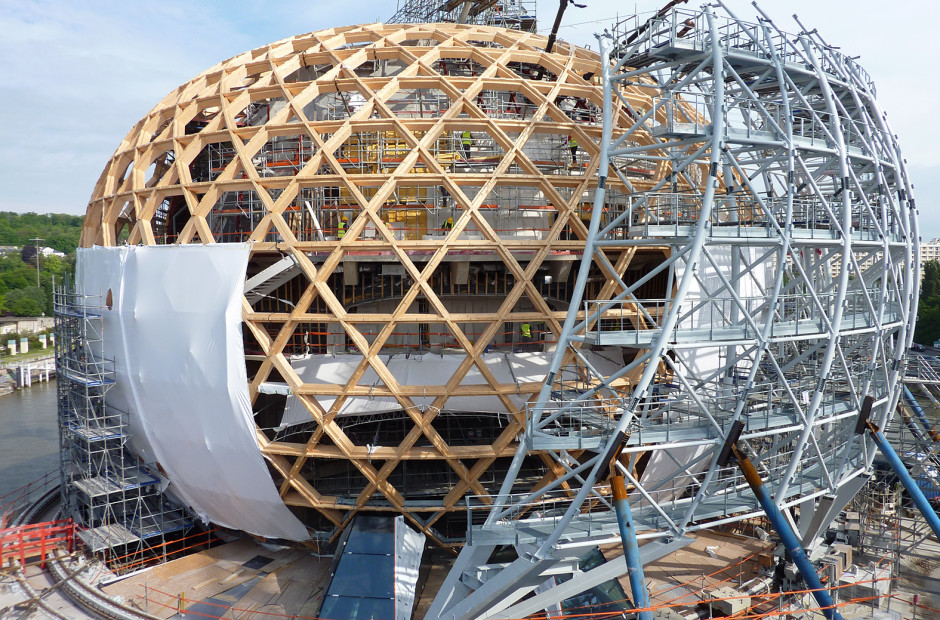

CITE MUSICALE DÉPARTEMENTALE DE L’ILE SEGUIN (CIMU)

Réalisation pour un professionnel à BOULOGNE-BILLANCOURT (92) (FRANCE)
  • 20160222_115557_resized
Photo précédente
  • Photo 1
Photo suivante

Maître d'ouvrage
DEPARTEMENT DES HAUTS-DE-SEINE (sous-traitant de Bouygues Construction)

Maître d'oeuvre
Shigeru Ban Architects Europe & Jean de Gastines Architectes

Montant estimatif des travaux
1 M€

Années de réalisation
2015 - 2016

N° chantier
S 14-175

Télécharger la fiche PDFPlus d'infosFermer

Description du chantier

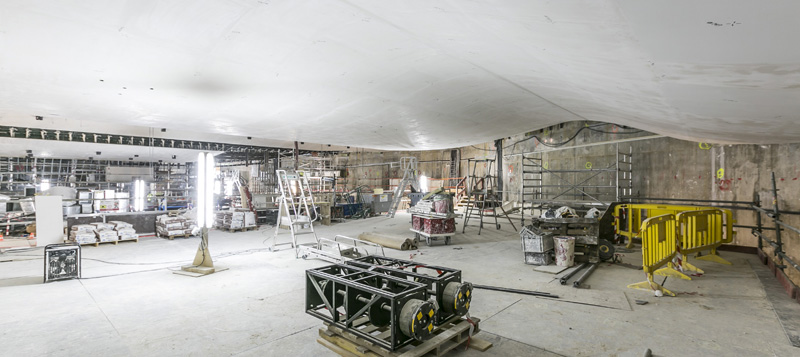

Dans l’Auditorium, prévu pour des manifestations majoritairement non amplifiées, réalisation du plafond ondulé réfléchissant d’environ 1 200 m², d’une masse surfacique supérieure à 100 kg/m².

La solution utilisée pour ce projet a été la confection d’une première coque en staff en arrière de laquelle une masse complémentaire de plâtre a été projetée.

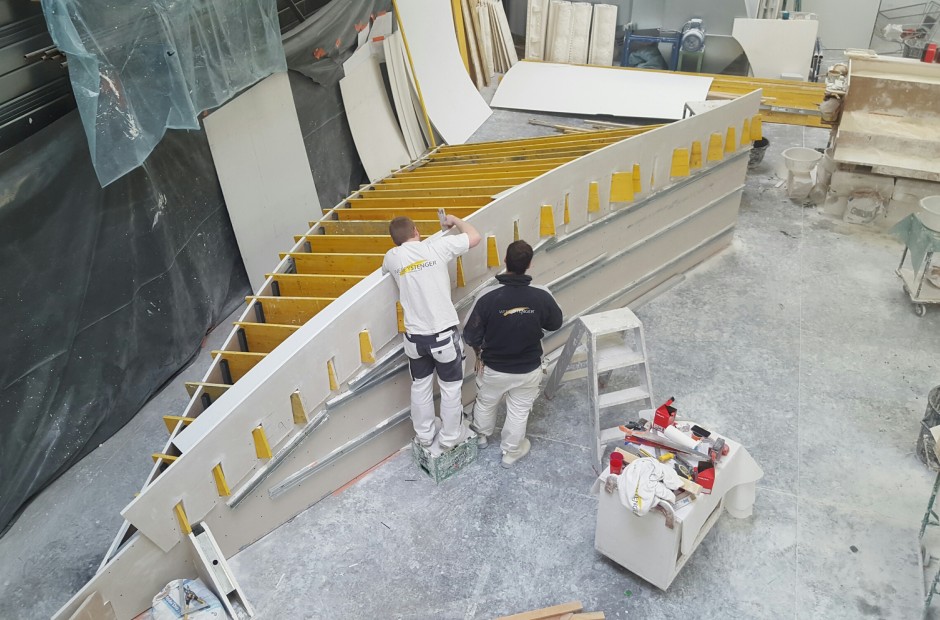

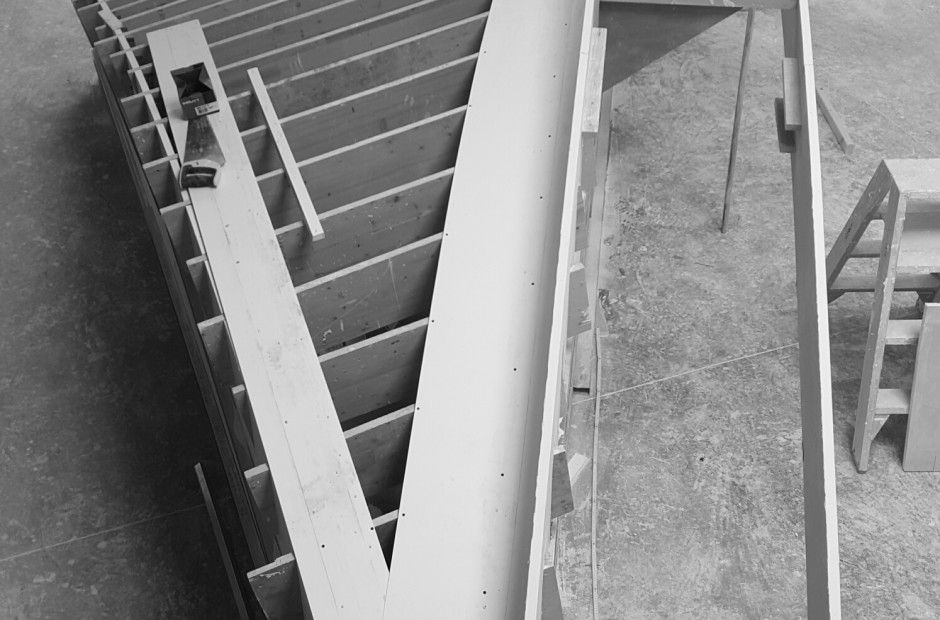

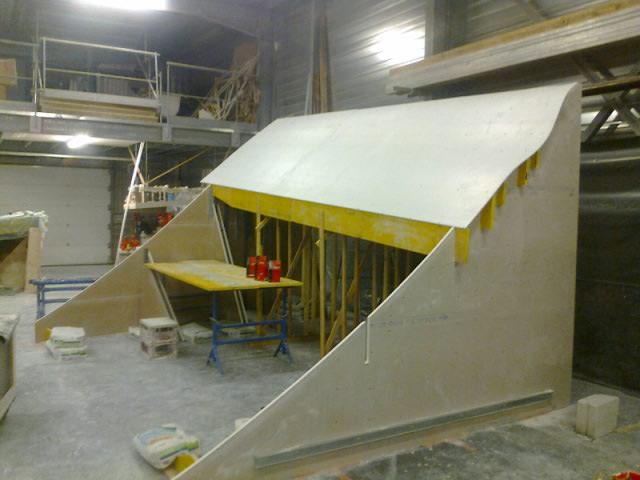

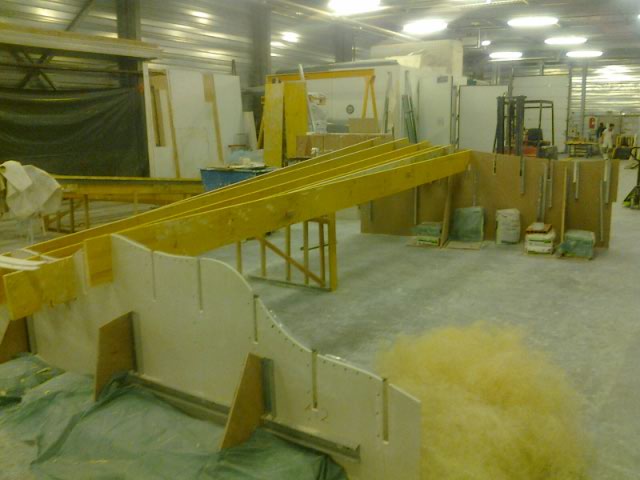

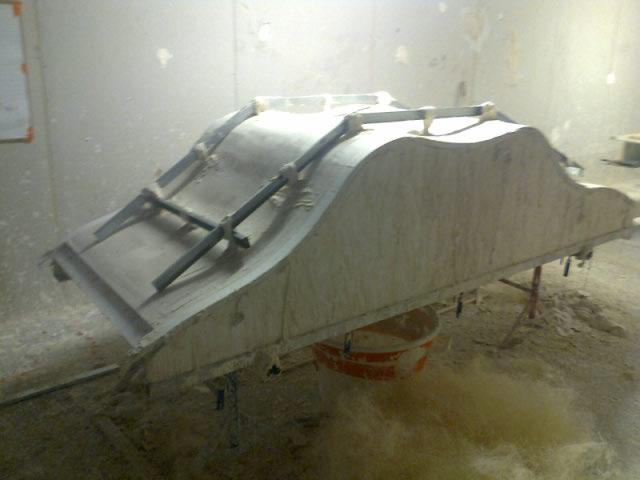

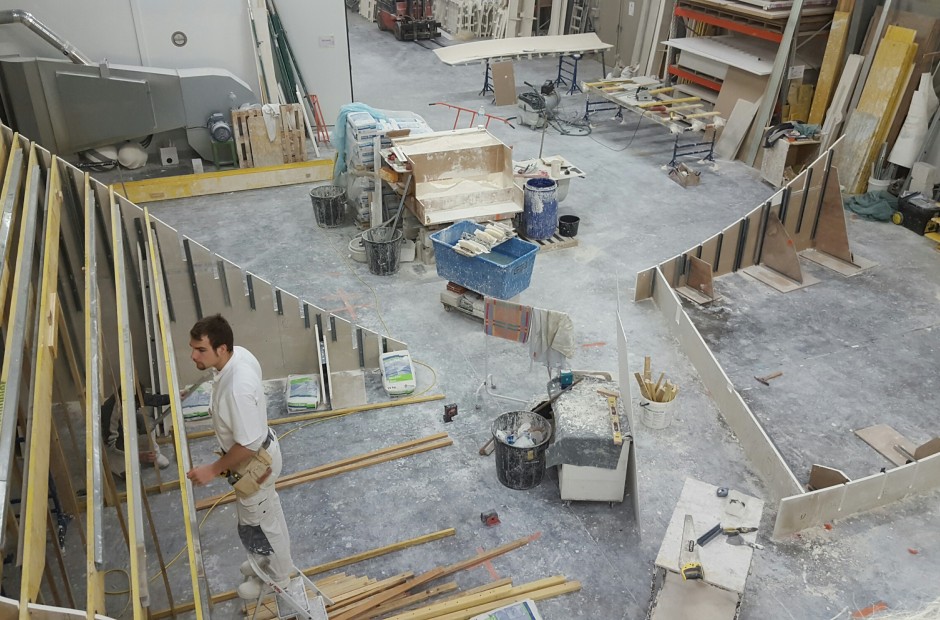

La coque en staff a été réalisée en atelier, en plâtre haute dureté, au moyen de moules reproduisant l’inverse de l’ondulation. 500 pièces en staff d’environ 3 m² ont été fabriquées par nos compagnons staffeurs. Cette phase a duré 3 mois, elle a été précédée de près d’une année d’études et a nécessité la modélisation 3D des surfaces à réaliser.

Après la mise en place sur site de réseaux d’ossatures primaires et secondaires adaptés, les coques préfabriquées en atelier ont été suspendues et jointées au plâtre pour accueillir, sur la face arrière, une projection de plâtre très haute dureté de plusieurs centimètres. Ce système n’étant pas officiellement homologué il a dû faire l’objet d’une demande d’Avis Technique à l’Expérimentation (ATEx) de la part du CSTB.

Ouvrages réalisés

  • Fabrique en atelier des moules et épreuves de coques en staff
  • Réalisation d’un plafond ondulé de 1 200 m² en staff
  • Projection de plâtre
